互换电源线�；さ母呋芙饩龉婊�

2020年06月01日 09:38:58 浏览量： 文章起源：电子工程世界

      电子产品在我们所有利用领域中的使用有助于提高人们对电能质量的意识。 电子设备的宽泛使用引发了能源效能问题 ，尤其是涉及整个电网的滋扰问题 ，对设备和仪器产生了负面影响。 新型工业4.0中涌现的智能技术必要不间断且无故障的供电。 电能质量的扰动通常界说为电压 ，电流或频率的变动。 这些扰动可能会故障系统的正常运行 ，从而扭转产出水平和整个出产活动。
      互换电源线上的滋扰会导致很多设备产生故障 ，蕴含数据传输谬误 ，电源败坏或对属于整个网络的工业系统造成粉碎。 瞬变、尖峰和其它异常是电源线上的典型滋扰。 在设计合用于工业利用的�；は低呈� ，请务必思考所有这些沉要成分。 针对各类电压和电流值的�；そ饩龉婊砹烁骼嗬檬谐〉木薮笮枰�。
      互换电源线上的滋扰
      凭据IEEE尺度的界说 ，电源扰动能够用瞬变、暂态过压、畸变和频率变动来暗示。瞬变电压颠簸是由于电源变动、雷电、感应负载切换、静电放电等可能引起的临时性电压颠簸。这些瞬变的影响水平可能从轻微到苦难性不等。
      瞬变是电源扰动中最具粉碎性的类型 ，分为两个子类：脉冲型和振荡型。 脉冲瞬变是顶峰值事务 ，重要由于大气中产生的放电而在正或负方向上增长电压和/或电流水平。 涉及脉冲瞬变的两种最可行的�；げ街枋墙獬痹诘木驳绶诺绾褪褂盟蔡缪挂衷炱骷�。 另一方面 ，振荡瞬变是电压 ，电流或两者兼有的忽然变动 ，它以系统的固有频率振荡。
      暂态过压或过电压是指互换电压的升高 ，持续功夫可从0.5个周期到1分钟。 暂态过压的常见起因有：是高阻抗中性线衔接、（高）负载忽然降低 ，以及三相系统上的单相故障。 过电压代表了导致电压尖峰的持久影响。 过电压可被视为持续的暂态过压。
      畸变以各类大局出现。 谐波是频率为基波频率数倍的正弦波。例如 ，三次谐波的频率为150 Hz； 这是50 Hz根基频率的三倍。 五次谐波的频率为250 Hz。 该尺度要求总谐波失真THD（Total Harmonic Distortion）不超过8％ ，并思考到最高40次谐波的水平。 间谐波是一种波形失真 ，通常是由电气设备（例如静态变频器 ，感应电动机和用于形成电弧的设备）信号串扰电源电压引起的。
      频率变动在电力系统网络中很少产生。在建设备用专用发电机或供电基础设施差的场所 ，频率变动更为常见 ，尤其是在发电机负荷较高的情况下。欧洲50 Hz的频率必须在供给年95％的功夫内维持在±1％的公差内；同时 ，在职何时辰都不得超过4％或降落超过6％。该尺度假定该频率是在10 s距离内测得的均匀值。
      解决规划
      过电压�；ぴ煞治街指嘈停呵斯餍驮颓恍驮�。钳位型元件 ，如TVS、MOV及钳位二极管 ，拥有更快的响应功夫 ，但其电流处置能力有限 ，由于瞬态能量必须通过元件钳位消散。撬棍型元件能够处置较强的过电流 ，由于在其导通状态下 ，元件两端的电压极低。在实际中 ，它们充任某种短路装置 ，扭转电流蹊径 ，从而使电流远离组件的重要部门。
图1：TO-218封装的Pxxx0MEL系列
图1：TO-218封装的Pxxx0MEL系列。
      Pxxx0MEL为50 / 60Hz AC单周期正弦波浪涌提供5000A 8/20 IPP（峰值脉冲电流额定值）和最幼400A ITSM。
      Littelfuse SIDACtor晶闸管是撬棍型的 ，经过优化 ，能够�；ごτ谇抗缪顾脖浠肪持械纳璞�。5 kA和3 kA Pxxx0FNL Pxxx0MEL系列拥有几个利益。 例如 ，钳位优于传统的用于�；せセ幌呗返奈拊碝OV技术 ，可提供针对过电压的高电位�；�。 此表 ，较低的导通电压可确连结久�；て诩涞娜攘炕劢系�。 这些撬棍型半导体器件能够接受更屡次的过电压冲击 ，满足最幼的降级要求（图1和图2）。 Littelfuse Pxxx0FNL和Pxxx0MEL系列还能够与MOV串联 ，为因较高钳位电压而败坏的电路提供低钳位�；ぃㄍ�3）。 该电路布局为互换线路提供了过电流和过电压�；�。
图2：拥有串联过电流�；さ腜3800MEL Crowbar解决规划
图2：拥有串联过电流�；さ腜3800MEL Crowbar解决规划。
      在经典的工作前提下 ，�；ぷ榧缘缦呤峭鞯�。 当感应电压峰值高于P3800MEL的Vdrm时 ，就会过渡到低电阻状态。 保险丝可�；IDACtor。 该配置为设计人员提供了一个用于SIDACtor的加强型过电流�；さ难∠�。

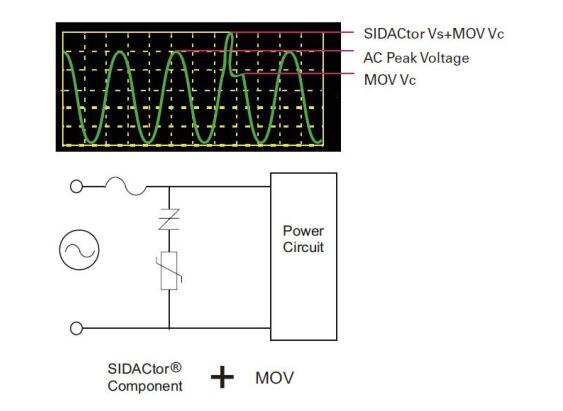

图3:SIDACtor与前面有熔断器的Littelfuse MOV V20E130P（互换130V）串联
图3:SIDACtor与前面有熔断器的Littelfuse MOV V20E130P（互换130V）串联。
      MOV的晶体结构由随机取向的金属氧化物颗粒造成 ，这些颗粒显示了P-N结半导体个性。在低电压下工作的电路中 ，只有少量的电流流入压敏电阻 ，这是由于通过P-N结的反向扩散造成的。当施加达到整个系统�；で疤岬乃蔡哐� ，或者超过压敏电阻的击穿电压时 ，这些P-N结会产生雪崩击穿 ，压敏电阻成为导体。压敏电阻不能为持续电压升高的故障提供�；� ，即便电压幅度显著低于其设计的瞬态电压也是如此。此表 ，压敏电阻简直会出现退化景象 ，在屡次电涌作用下 ，压敏电阻起头老化。
      TVS二极管的进取使该技术成为金属氧化物（MOV）压敏电阻的有效代替品 ，可�；せセ缓椭绷鞯缭疵馐芄缪购图浣永谆鞯挠跋�。这些器件不仅在互换和直流电源线利用中提供比MOV更高的靠得住性和更长的抗沉复过电压寿命 ，并且由于电缆的电感较低 ，因而使用表表贴装封装可提供更好的过电压响应。为了�；AN总线免受ESD ，EFT和其它电压瞬变造成的侵害 ，Littelfuse出产了一系列TVS二极管阵列 ，用于工业自动化节造利用。这些器件切合AEC-Q101尺度 ，能够安全地接受3A的峰值电流。低电容（典型值11.5 pF）可维持信号齐全性并最大水平地削减数据迷失。有时ESD事务可能会轻微败坏器件 ，但使其临时仍能运行。这被称为潜在缺点 ，它很难被检测到并缩短了该器件的寿命。很多电子器件容易受到低压ESD事务的影响。由于速度更快和尺寸更幼的趋向 ，电子领域的ESD问题正日益增多。现代世界越来越多地由幼型微处置器处置 ，它们对最幼的电力颠簸也很敏感。这些微处置器杰出地节造了急剧的自动化机械人装配过程和无法接受�；Ψ虻陌跋呦低�。凭据利用市场的分歧 ，针对分歧电压/电流水平的�；そ饩龉婊赡芟骷趸蛟し烙傻缒苤柿咳哦鸬奈侍� ，为设备正常运行提供靠得住基础。
